— 管线探测行业应用 —

管线探测仪是利用电磁感应原理,能在不破坏地面覆土的情况下,快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及钢质管道防腐层破损点的位置和大小。管线探测、管线管理与维护、市政规划建设、供电单位、动土施等设计地下管线的单位探测输油()管道、给水、排水、燃气、热力、工业等各种管道以及电力管线探测必备仪器之一。

据中研产业研究院报告《2021-2025年中国城市地下管线探测行业市场全景调研与投资前景预测报告》分析,据估算,我国地下管线探测综合信息服务市场有千亿量级的市场空间。此外,地下管线探测修复市场空间更大,且管线维修的客单价远高于探测业务。城市安全保障意识提高将极大驱动地下管网探测和修复市场加速增长。

中国地下综合管廊开工长度已达4700公里,中国地下管线探测形成廊体2500多公里,仅江苏省就建成地下综合管廊100多公里,在建管廊150多公里,预计在“十三五”期间投资200亿元,建成中国地下管线探测管廊300公里。中国已成为世界上城市地下综合管廊建设规模最大的国家。

随着中国改革开放的不断进行和发展,中国综合管廊也获得了进步和发展,根据相关的专业数据计算,现在管廊的建设是比较多的。虽然发展是比较晚,还处于初级阶段,但是在政府和企业的发展下,会越来越好的。随后,物探技术逐渐引入到地下管线探测中,成为城市地下管线数据信息采集获取的核心技术。伴随着人们的大量研究及探测仪器的不断改进,各种技术得到广泛运用,并在各自的领域发挥着重要作用。

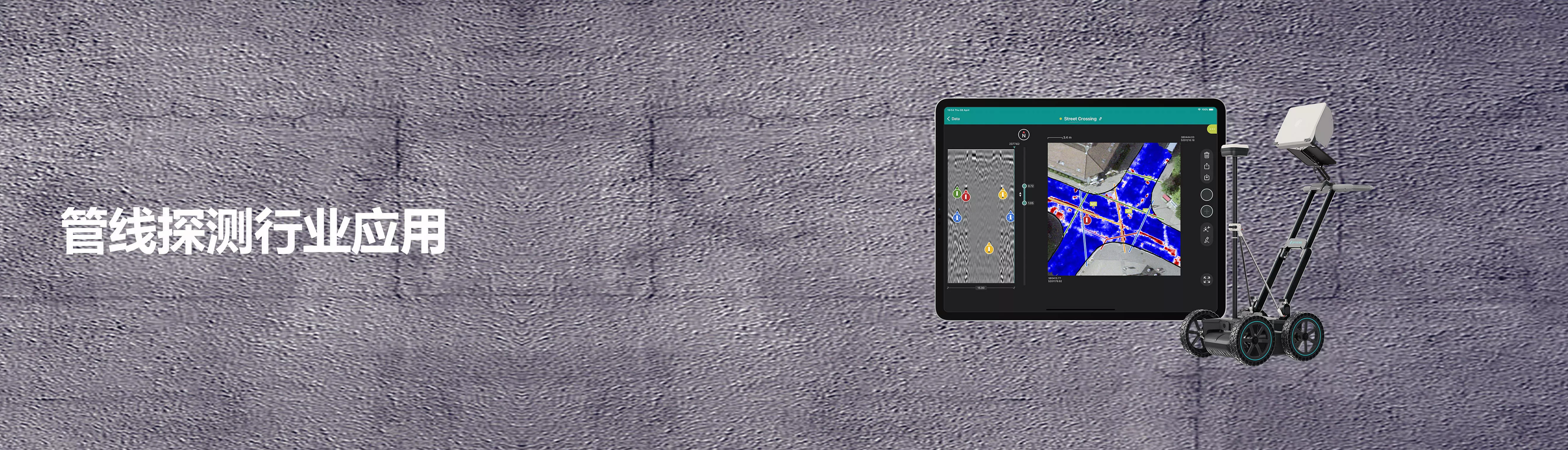

GS8000地下探测与测绘搭载SFCW探地雷达技术。用于测量道路桥梁、混凝土、市政工程、管道管线、考古、地下结构内部缺陷的定位,以及钢筋、管道内埋物的检测,板层厚度测试等。具有准确、快速、高效、高分辨率、现场直接出3D结构、增强现实AR、数据云上传等优点。

无线集成式推拉一体车

无线集成式推拉一体车,可折叠设计,便于运输和使用;

采用两种供电方式,保证长续航;

标配RTK,通过支撑杆固定RTK接收器,准确定位(2-5cm的定位精度);

天线主机高度可调,适应手推测试和车载测试需要。


测试数据直接现场看到,实时3D成像

检测工作和雷达数据处理工作同步进行,现场即可完成主要检测工作,并对探测区域的地下管网、地下缺陷或钢筋结构等进行标记和查验,大幅提升检测效率和准确度;

燃气管线是城市地下管线的重要组成部分。前期燃气管线铺设主要以金属管线为主,后期由于PE管线具有抗污染性强、重量轻、造价低、不易腐蚀、易于埋设和维修等优点,目前已经越来越多的用来替代金属管线。

地下金属管线的探测技术已趋于成熟,目前主要由电磁法、地震波法、电法、红外辐射法等技术方法进行探测。但因为PE管线不导电也不导磁,基本绝缘,常用的金属管线探测器无法对其探测,所以目前PE管线的探测仍是一个技术难题。

由于历史原因,部分年久的地下管线无图纸或图纸不准确,地面参照物改变或消失,原有地标位置不准确,造成无法获知地下管线的准确位置。在市政管线交叉施工,管理和维护燃气管网安全等带来了很大的困难给城市安全带来很大的隐患,直接开挖费时费力, 如何快速准确方便地探查PE管线,这是一个急需解决的问题。

很多城市目前已埋设但情况不明且无详细准确竣工资料的燃气管线仍占不小的比例,为查清已埋设的燃气管网,便于今后调度、维护、施工、抢险等工作的顺利进行,需要采用更加先进的探测技术方法,加速城市地下燃气管线的探测普查,对已埋设但情况不明的各种地下燃气管线也进行探测标定,查明平面位置、高程、埋深、走向、规格、性质等数据信息。

PJC系列智能管线探测仪可在不开挖地面土方情况下,可快速精准地定位各类材质的燃气(金属或非金属)、自来水、光缆、电缆等管线位置、埋深、走向以及大致管径。能重点协助业主解决无示踪线,无图纸、埋深7米老旧埋地燃气管道,特别是PE、PVC、玻璃钢管、水泥管道、球墨铸铁、光缆、电缆等历史遗留问题。且可根据业主要求单独定制生产。
探测深度:8米左右,最高可达15米左右;无干扰环境下:水平±10%/m,埋深:<3m为±10%/m:>3m为±15%/m,最小可探测直径为0.5cm。
工作时间:满电8小时可以待机60小时以上,连续工作时间为25小时以上,信号识别器连续工作8小时/10000mA充电宝。
地下管线探测技术在城市基础设施建设、城市销售和运营、城市安全等领域中的应用越来越广泛,不断提高精度和探测效率为城市的建设和运营提供了强有力的支持。未来,地下管线探测技术将会不断发展,相信新型技术所带来的新突破将会为城市的发展带来新的机遇。
